製品の説明

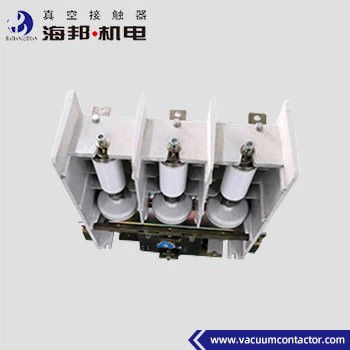

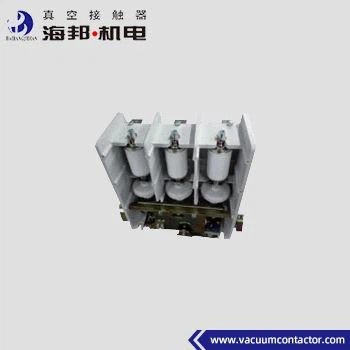

コンダッシター3相真空コンタクター
ハイバン高電圧真空接触器 型 JCZ53 段階真空接触器 AC 50-60Hz 電源システムに適用可能, 7.2kV までの電圧,電流 160A, 250A, 400A, 630A 指定このタイプのコンダッシター3相真空コンタクタは,直接またはリモートで接続し,メイン回路を切り離すために使用され,しばしば容量負荷を制御このタイプのコンダッシター3相真空コンタクターは,電力網反応電源補償に広く使用されています.真空接触器が使用される環境の高さは海面から1000mを超えない..
種類:
JCZ5-7.2J/D-160-1 試聴する6
JCZ5-7.2J/D-250-2 試聴する5
JCZ5-7.2J/D-400-4 試聴する0
JCZ5-7.2J/D-630-6 試聴する3
技術データ:
|
名前 |
ユニット |
価値 | ||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2kV |
|
| 定数稼働電流 (Ie) |
A について |
160A,250A,400A,630A | ||
| 定数周波数 (fr) |
Hz |
50~60 | ||
| 指定接続容量 |
A について |
10Ie (AC-4) | ||
| 定数断裂能力 |
A について |
8Ie (AC-4) | ||
| 定数短時間 耐電流 |
A について |
10 について | ||
| 定数ピーク 抵抗電流 |
A について |
25l | ||
| 定数短回路持続時間 |
s |
4 | ||
| 究極の破力 |
kA 時間 |
6.3/3 | ||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
|
|
バキュームブレイク |
kV |
32 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 | ||
| 単一コンデンサータの定数断片電流 (C2) |
A について |
160 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | ||
| 定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | ||
|
補助回路 |
形式 |
(3a+2b) ~(6a+5b) |
||
| 格付け値 | AC 380V/5A | |||
| DC 380V/1A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | ||
|
指定動作頻度 |
長期 |
時間/h |
300 |
|
|
短期 |
時間/h |
600 | ||
|
機械耐久性 |
10000回 |
100 | ||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) | ||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
|
| 3相アシンクロン時間 |
ms |
≤3 | ||
| 原始開館時間 |
ms |
≤100 (電動式) ≤60 (機械式) | ||
| 締めくくりのトリッピング |
ms |
≤5 | ||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
