製品の説明

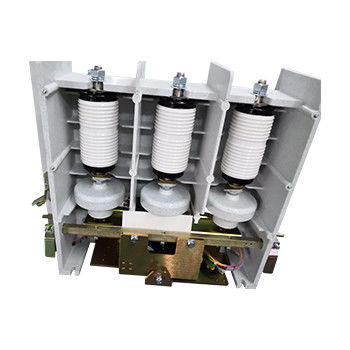

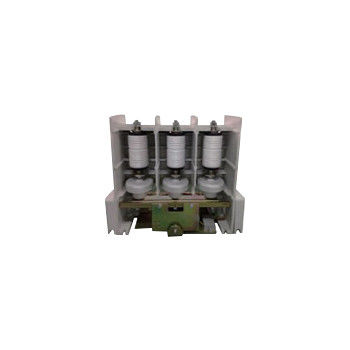

コンデンサータのための12kV真空接触器 - 高圧真空接触器,名電圧12kV,名電流160A,250A,400,630A
一般説明:
ハイバン高電圧3相真空コンタクタ 型 JCZ5 12kVの電圧コンタクタは,AC50-60Hzの電源システムに適用されます. 12kVまでの電圧,630Aまでの電流です.コンデンサータのためのこのタイプの12kV真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離すために使用され,しばしば容量負荷を制御JCZ5 12kV コンデンサータ用の真空コンタクタは,電力網,化学工業,メタルルギー,水供給と排水処理3相真空接触器が使用される環境の高さは海面から1000mを超えない.
種類:
JCZ5-12J/D-160-16
JCZ5-12J/D-250-2 試聴する5
JCZ5-12J/D-400-4 試聴する0
JCZ5-12J/D-630-6 試聴する3
技術データ:
| 名前 | ユニット | 価値 | ||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 12kV | |||
| 定数稼働電流 (Ie) | A について | 160A~630A | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||
| 指定接続容量 | A について | 10Ie (AC-4) | ||||
| 定数断裂能力 | A について | 8Ie (AC-4) | ||||
| 定数短時間 耐電流 | A について | 10 について | ||||
| 定数ピーク 抵抗電流 | A について | 25l | ||||
| 定数短回路持続時間 | s | 4 | ||||
| 究極の破力 | 6. 3kA, 3 次 | |||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 42 | |||
| バキュームブレイク | kV | 42 | ||||
| 閃電パルス 抵抗電圧 | kV | 75 | ||||
| 単一コンデンサータの定数断片電流 (C2) | A について | 160~400 | ||||
| 制御回路 | 定数電圧 (Us) | V | ACまたはDC 110/220 | |||
| 定位電源 (P) 電源保持量 | VA | ≤1000/100 (吸収/保持) | ||||
| 補助回路 | 形式 | (3a+2b) ~(6a+5b) | ||||
| 格付け値 | AC 380V/5A | |||||
| DC 380V/1A | ||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||
| 指定動作頻度 | 長期 | 時間/h | 300 | |||
| 短期 | 時間/h | 600 | ||||
| 機械耐久性 | 10000回 | 100 | ||||
| 電気耐久性 | 10000回 | 25 (AC-3), 10 (AC-4) | ||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||
| 3相アシンクロン時間 | ms | ≤3 | ||||
| 原始開館時間 | ms | ≤160 | ||||
| 締めくくりのトリッピング | ms | ≤10 | ||||
|
注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. 2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります. |
||||||
