製品の説明

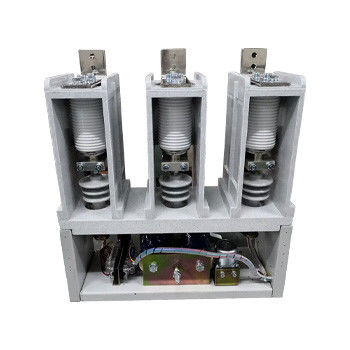

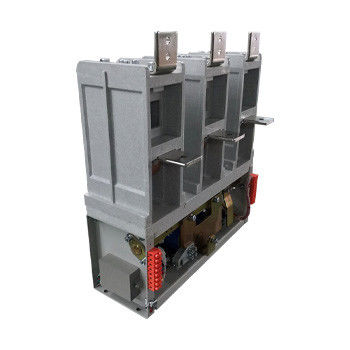

3 段階 7.2kV 真空コンタクター - 高圧真空コンタクター,名電圧 7.2kV, 12kV,名電流 800A, 1000A, 1250A, 1600A, 2000A
一般説明:
ハイバン3相7.2kV真空接触器 タイプCKG8は,AC50-60Hzの電源システム,レート電圧7.2kVと12kV,レート電流800A,1000A,1250A,1600A,2000Aに適用されます.このタイプ3相7.2kVの真空コンタクタは,直接または遠隔でメイン回路を接続し,切断するために使用されます.3 段階 7 の環境の高度2kVの真空コンタクターが使用されている 海面から1000mを超えない.
また,7.2kV(12kV) 3相真空コンタクタも用意しており,電流は160A,250A,400A,630Aです.詳細についてはカテゴリーを参照してください.
種類:
CKG8-7.2J/D-800-3 について2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12 について5
CKG8-7.2J/D-1600-12 試聴する5
CKG8-7.2J/D-2000-12 について5
CKG8-12J/D-800-3 について2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12 試聴する5
CKG8-12J/D-1600-12 試聴する5
CKG8-12J/D-2000-125
技術データ:
| 名前 | ユニット | 価値 | |||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 7.2kV | 12kV | |||
| 定数稼働電流 (Ie) | A について | 8001000A,1250A,1600A,2000A | |||||
| 定数周波数 (fr) | Hz | 50~60 | |||||
| 指定接続容量 | A について | 4Ie (AC-2) | |||||
| 定数断裂能力 | A について | 6Ie (AC-2) | |||||
| 定数短時間 耐電流 | A について | 8 について | |||||
| 定数ピーク 抵抗電流 | A について | 15 について | |||||
| 究極の破力 | A について | 8倍から3倍 | |||||
| 定数短回路持続時間 | s | 2 | |||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 32 | 42 | |||
| バキュームブレイク | kV | 32 | 42 | ||||
| 閃電パルス 抵抗電圧 | kV | 60 | 75 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| 定位電源 (P) 電源保持 | VA | ≤1000/100 (吸収/保持) | |||||
| 定位電源 (P) メカニカル保持 | VA | ≤900/600 (閉じる/開ける) | |||||
| 補助回路 | 形式 | (3a+2b) ~(6a+5b) | |||||
| 格付け値 | AC 380V/5A | ||||||
| DC 380V/1A | |||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | |||||
| 指定動作頻度 | 長期 | 時間/h | 120 | ||||
| 短期 | 時間/h | 360 | |||||
| 機械耐久性 | 10000回 | 10 | |||||
| 電気耐久性 | 10000回 | 25 (AC-2) | |||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | ||||
| 3相アシンクロン時間 | ms | ≤3 | |||||
| 原始開館時間 | ms | ≤60 | |||||
| 締めくくりのトリッピング | ms | ≤10 | |||||
| 注: 定数制御電圧は,顧客の要求に応じて作ることができます. | |||||||
