製品の説明

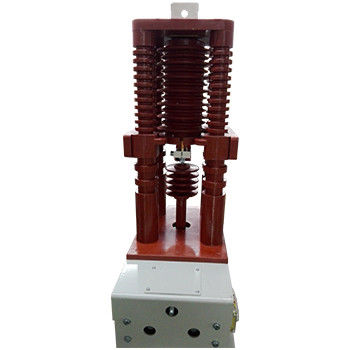

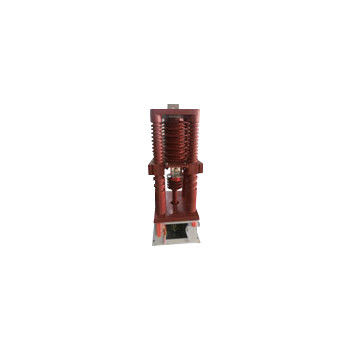

シングルフェーズ40.5kV真空接触器 - シングルフェーズ高圧真空接触器,名電圧40.5kV,名電流160A,250A,400A,630A
一般説明:
ハイバンシングルフェーズ 40.5kV真空コンタクタは,AC 50~60Hz電源システム,メイン回路定位電圧 40.5kV,定位電流 160A,250A,400A,630Aに適しています.このタイプの高電圧単相真空コンタクタは,主に単相地故障が発生した場合の接地スイッチとして使用されますハイバング単相40.5kV真空接触器は,単相制御を必要とする弧抑制キャビネットと電気用用用品に使用されます.このタイプの単相真空コンタクターが使用される環境の高さは海面から1000mを超えない..
海面から5000mの高度で安全で安定して動作する 別のタイプのシングルフェーズ40.5kV真空接触器があります. 詳細についてはカテゴリーを参照してください.
種類:
JCZ1-40.5J(D) /D-160-16
JCZ1-40.5J(D) /D-250-25
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-63
技術データ:
| 名前 | ユニット | 価値 | ||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 40.5 | |||
| 定数稼働電流 (Ie) | A について | 160250,400,630 | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||
| 指定接続容量 | A について | 10Ie (AC-4) | ||||
| 定数断裂能力 | A について | 8Ie (AC-4) | ||||
| 定数短時間 耐電流 | A について | 10 について | ||||
| 定数ピーク 抵抗電流 | A について | 25l | ||||
| 定数短回路持続時間 | s | 4 | ||||
| 究極の破力 | kA 時間 | 6.3/3 | ||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 95 | |||
| バキュームブレイク | kV | 95 | ||||
| 閃電パルス 抵抗電圧 | kV | 185 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 定位電源 (P) 電源保持 | VA | ≤1000/100 (吸収/保持) | ||||
| 補助回路 | 形式 | (3a+2b) | ||||
| 格付け値 | AC 380V/5A | |||||
| DC 380V/1A | ||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||
| 指定動作頻度 | 長期 | 時間/h | 120 | |||
| 短期 | 時間/h | 360 | ||||
| 機械耐久性 | 10000回 | 3 | ||||
| 電気耐久性 | 10000回 | 25 (AC-3), 10 (AC-4) | ||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||
| 原始開館時間 | ms | ≤100 (電力を保持する) | ||||
| 締めくくりのトリッピング | ms | ≤10 | ||||
|
注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. 2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります. |
||||||
