製品の説明

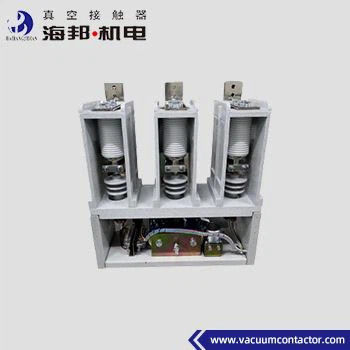

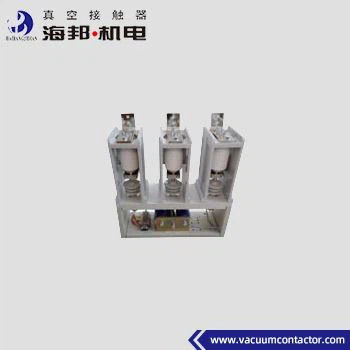

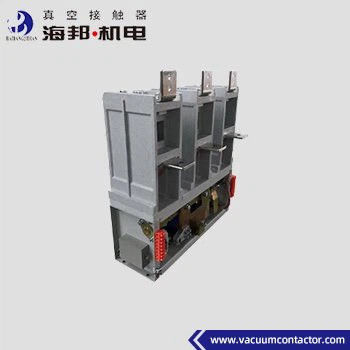

7.2kV 3相真空接触器
ハイバン高電圧3相真空コンタクタ タイプ CKG8は,AC50-60Hzの電源システム,定電圧7.2kVと12kV,定電流800A,1000A,1250A,1600A,2000Aに適用されます.このタイプの3相高電圧真空コンタクタは,直接または遠隔でメイン回路を接続および切断するために使用されます.電気装置,例えば非誘導式交流モーターやトランスフォーマーを制御する.3相真空コンタクターが使用される環境の高さは海面から1000mを超えない..
種類:
CKG8-7.2J/D-800-3 について2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12 について5
CKG8-7.2J/D-1600-12 試聴する5
CKG8-7.2J/D-2000-12 について5
CKG8-12J/D-800-3 について2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12 試聴する5
CKG8-12J/D-1600-12 試聴する5
CKG8-12J/D-2000-125
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2kV |
12kV |
|
| 定数稼働電流 (Ie) |
A について |
8001000A,1250A,1600A,2000A | |||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 指定接続容量 |
A について |
4Ie (AC-2) | |||
| 定数断裂能力 |
A について |
6Ie (AC-2) | |||
| 定数短時間 耐電流 |
A について |
8 について | |||
| 定数ピーク 抵抗電流 |
A について |
15 について | |||
| 究極の破力 |
A について |
8I, 3 倍 | |||
| 定数短回路持続時間 |
s |
2 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
|
バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
| 定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
|
補助回路 |
形式 |
(3a+2b) ~(6a+5b) |
|||
| 格付け値 | AC 380V/5A | ||||
| DC 380V/1A | |||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
120 |
||
|
短期 |
時間/h |
360 | |||
|
機械耐久性 |
10000回 |
10 | |||
|
電気耐久性 |
10000回 |
25 (AC-2) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
||
| 3相アシンクロン時間 |
ms |
≤3 | |||
| 原始開館時間 |
ms |
≤60 | |||
| 締めくくりのトリッピング |
ms |
≤10 | |||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||
