製品の説明

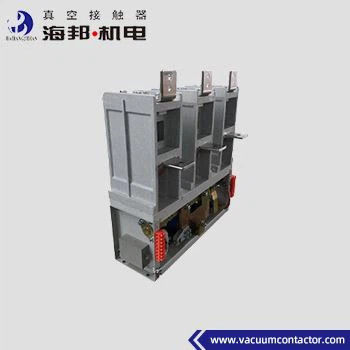

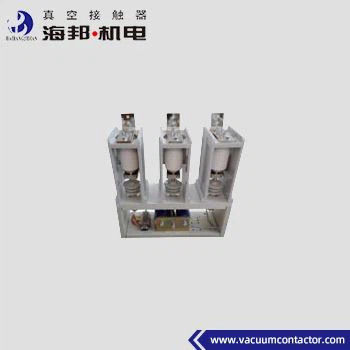

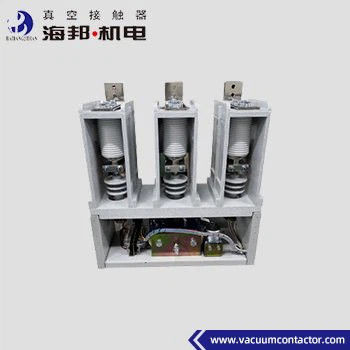

ハイバン中電圧3相交流真空コンタクタ JCZ3-3.6D/D-800~2500A型は,AC50~60Hz電源システム,メイン回路定位電圧3.6kV,定位電流800-2500Aに適しています.6kV 3相真空コンタクタは,石油に広く使用されています3相交流真空コンタクタは,直接または遠隔でメイン回路を接続および切断し,ACモーターを頻繁に制御するために使用されます.トランスフォーマー及び他の電気制御装置12kV 3相真空接触器が使用されている環境の高さは海面から1000mを超えない.
技術データ:
|
名前 |
ユニット |
価値 | ||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
3.6kV |
|
| 定数稼働電流 (Ie) |
A について |
800A~2500A | ||
| 定数周波数 (fr) |
Hz |
50~60 | ||
| 指定接続容量 |
kA |
12.5 | ||
| 定数断裂能力 |
kA |
10 | ||
| 究極の破力 |
kA |
12.5 | ||
| 定数短時間 耐電流 |
kA |
10 | ||
| 定数ピーク 抵抗電流 |
kA |
12.5 | ||
| 定数短回路持続時間 |
s |
4 | ||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
18 |
|
|
バキュームブレイク |
kV |
18 | ||
| 閃電パルス 抵抗電圧 |
kV |
40 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 定位電源 (P) 電源保持 (800~3200A) |
VA |
≤600/50 (吸収/保持) | ||
| 定位電源 (P) メカニカルストッダ ((800~2500) |
VA |
≤900/600 (閉じる/開ける) | ||
|
補助回路 |
形式 |
(3a+2b) |
||
| 格付け値 | AC 380V/5A | |||
| DC 380V/1A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | ||
|
指定動作頻度 |
長期 |
時間/h |
300 |
|
|
短期 |
時間/h |
600 | ||
|
機械耐久性 |
10000回 |
10 | ||
|
電気耐久性 |
10000回 |
10 | ||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
|
| 3相アシンクロン時間 |
ms |
≤3 | ||
| 原始開館時間 |
ms |
≤150 | ||
| 締めくくりのトリッピング |
ms |
≤10 | ||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
