製品の説明

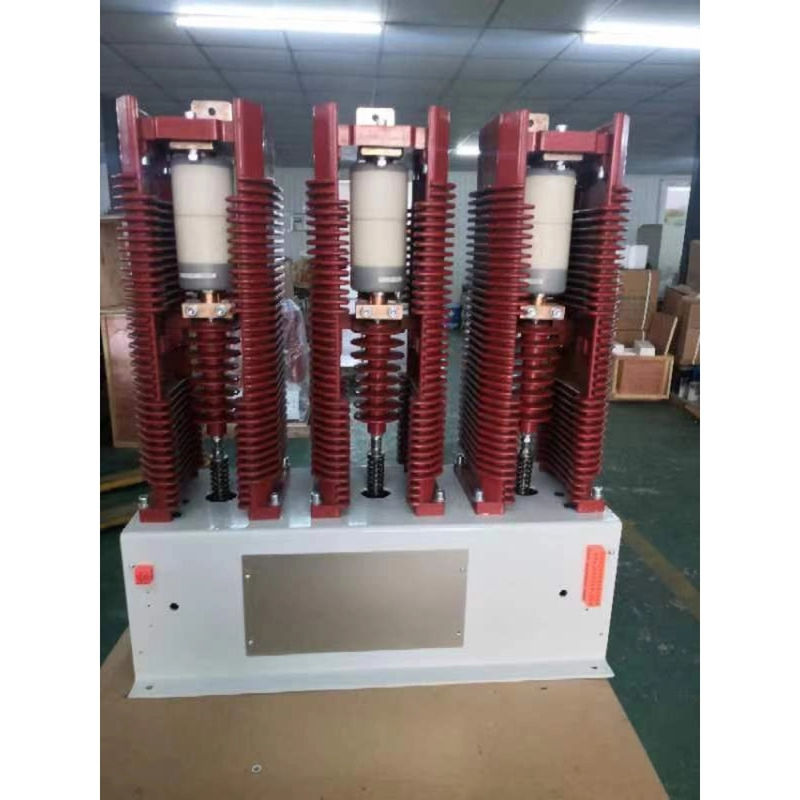

24kV 3相真空接触器
一般説明:
Hai Bang JCZ3-24kV AC高圧真空コンタクタは,設計と技術力の経験の長年に支えられ,24KVシステムアプリケーションのために私たちの会社によって新しく開発されています.外見やパフォーマンス信頼性,適用性,容易な保守機能は,顧客の要求に合致しています.
製品の特徴
• 主回路
• 州標準に規定された絶縁要件を完全に満たす絶縁容器フレームのためのエポキシ統合鋳造の国際主流技術.
• 国内で有名な製造業者からの真空スイッチを使用します. 技術は成熟し,品質は信頼性があり,市場評判も良いです.
• グレード 630A の場合は,端面と導電式クランプの双動力端接続を使用します.この接続は接触抵抗が低く,温度上昇が低く,より信頼性があります.
静的 (上部) 接続端末には,2つの選択肢があります. レベルと垂直接続方法,同時に,動的および静的コンタクト端末に対して,同じ方向または異なる方向のワイヤー出口を選択するには適用されます.顧客が使用する際に便利になるように
• 電磁系
• 特殊な内蔵大容量密閉補助スイッチは,同様の製品と比較して,安全使用における補助スイッチの信頼性を大幅に向上させます.
• 動作構造を最適化し,コイルのアクティベーションと維持力を低下させ,したがって低温上昇により,より長い使用寿命とより優れた信頼性
• 移動するアーマチュアブレーカー分離のために,ブレーカー分離の跳びから生じる隠れた問題を排除する制限バッファが設定されています.同時に,補助スイッチパンシングもバッファを使用し,作用の衝撃力を低下させ,補助スイッチの信頼性を促進.
• 行動構造
• 柔軟な軸ベアリングは,握り合わずに力を受け入れ,軸浮力が小さいため,動作の性能と一貫性を促進します.
• 合理的な動作メカニズムと移動端は,真空管内のダイナミック導電棒を保証できる二重導電メカニズムです.
種類:
JCZ3-24D/D-800
JCZ3-24D/D-1000
JCZ3-24D/D-1025
技術データ:
|
技術要求事項 |
ユニット |
パラメータ |
|||||
|
|
定数稼働電圧 (Ue) |
kV |
24 |
||||
|
定数稼働電流 (Ie) |
A について |
800 |
1000 |
1250 |
|||
|
熱電流量 (Ith) |
A について |
800 |
1000 |
1250 |
|||
|
指定接続容量 (I) |
A/時間 |
4000/50 |
5000/50 |
6300/50 |
|||
|
定数断裂能力 (Ic) |
A/時間 |
3200/25 |
4000/25 |
5040/25 |
|||
|
究極の破力 |
A/時間 |
4000/3 |
5000/3 |
6300/3 |
|||
|
レーティング・短期耐電流とその持続時間 |
A/S |
3200/4 |
4000/4 |
6300/4 |
|||
|
定数ピーク 抵抗電流 |
kA |
6.25 |
10 |
15.75 |
|||
|
機械的な耐久性 |
10000回 |
100 |
|||||
|
電気耐久性 |
10000回 |
30 |
|||||
|
制御回路 |
定数電圧 (Us) |
V |
AC 220 |
||||
|
定位電源 (P) 電源保持 |
VA |
¥2000/100 (閉店/保有) |
|||||
|
補助回路 |
形式 |
3a+2b |
|||||
|
位置 |
左側には補助スイッチのコンタクトがあります |
||||||
|
ワイヤリング端末の図面 |
付録を参照 |
||||||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||||
|
短期 |
時間/h |
600 |
|||||
|
電源周波数 抵抗電圧 |
主回路 |
段階から段階へ そして段階から地面へ |
kV |
65 |
|||
|
バキュームブレイク |
kV |
65 |
|||||
|
地面への二次回路 |
kV |
2 |
|||||
|
閃電パルス 抵抗電圧 |
段階から段階へ そして段階から地面へ |
kV |
125 |
||||
|
メカニカル特性 |
オープニング距離 |
mm |
9±05 |
||||
|
余計な旅行 |
mm |
1.5±05 |
|||||
|
閉店時間 |
ms |
≤200 |
|||||
|
営業時間 |
ms |
≤160 |
|||||
|
3相アシンクロン |
ms |
≤3 |
|||||
|
閉じるブランス |
ms |
≤10 |
|||||
|
主回路R |
uΩ |
≤200 |
|||||
|
主要接触作業圧 |
N |
≥500 |
|||||
