ハイライト: | プラトー3相真空接触器,3相真空接触器 1250A |
---|
製品の説明

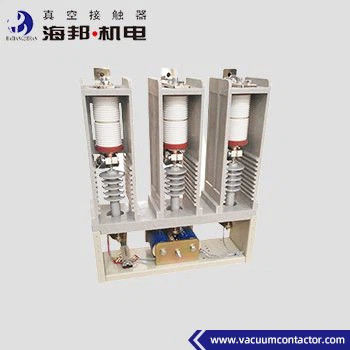

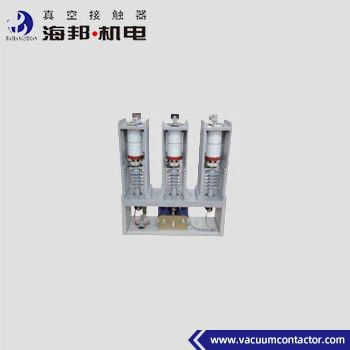

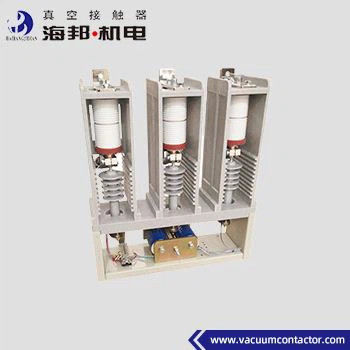

ハイバン高原型高圧真空コンタクターは高原環境専用です.AC50~60Hz,メイン回路定電圧7.2kV,12kV,定位電流 160A~1250A.JCZ9 Plateau Type 3 Phase真空コンタクタは,主回路を直接または遠隔で接続および切断し,交流モーター,トランスフォーマーおよびその他の電気機器を制御するために使用されます.プラトー型3相真空接触器が使用されている環境の高度は海抜5000mを超えない..
種類:
JCZ9-7.2-JTG/D160~1250
JCZ9-12-JTG/D160~1250
適用条件:
1周囲気温: -25°C+40°C,24時間の平均は+35°Cを超えてはならない.
2標高:海抜5000m以下; 我々は特許を申請し,JCZ9プレート型真空コンタクターが海抜5000mの標高で安全で安定して動作できることを示しています.
3比較的湿度: 日平均は95%未満,月平均は90%未満,環境気温が40°Cに達すると50%を超えてはならない.
4操作環境:環境空気が腐食性,燃やす性,爆発性のあるガスや水蒸気で汚染されてはならない.汚染レベル:レベルIII.
5プラトー型真空接触器の設置:
操作時,設置されたプレート型高圧真空接触器の表面と水平平面の傾き角は5°を超えない.
注:上記条件がユーザーの要求を満たせない場合,ユーザーは製品の特別な処理について製造者と交渉することができます.
技術データ:
名前 |
ユニット |
価値 | |||
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
定数稼働電流 (Ie) |
A について |
160~1250 | |||
定数周波数 (fr) |
Hz |
50~60 | |||
指定接続容量 |
A について |
10Ie (AC-4) | |||
定数断裂能力 |
A について |
8Ie (AC-4) | |||
定数短時間 耐電流 |
A について |
10 について | |||
定数ピーク 抵抗電流 |
A について |
25l | |||
定数短回路持続時間 |
s |
4 | |||
電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
バキュームブレイク |
kV |
32 |
42 | ||
閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
DC 110/220 | |||||
定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
補助回路 |
形式 |
(3a+2b) ~(6a+5b) |
|||
格付け値 | AC 380V/5A | ||||
DC 380V/1A | |||||
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
指定動作頻度 |
長期 |
時間/h |
300 |
||
短期 |
時間/h |
600 | |||
機械耐久性 |
10000回 |
100 | |||
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) | |||
メカニカル特性 |
閉店時間 |
ms |
≤160 |
||
3相アシンクロン時間 |
ms |
≤3 | |||
原始開館時間 |
ms |
≤100 (電動式) ≤60 (機械式) | |||
締めくくりのトリッピング |
ms |
≤5 |
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
3この製品は,特殊製造によって1250Aまたは15KV (一般的なタイプ) に使用できます.
