製品の説明

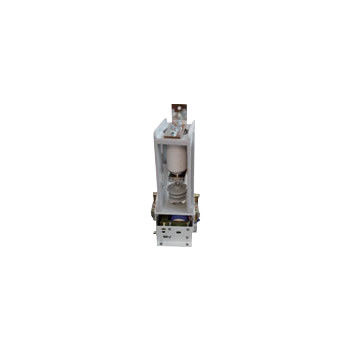

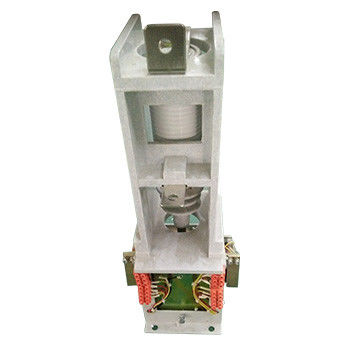

単相2500A真空接触器 - 単相高電圧真空接触器,定電圧7.2kV,12kV,定電流1600A~2500A
一般説明:
ハイバンシングルフェーズ2500A真空コンタクタ JCZ1-12D/D1600~2500型は,AC50~60Hz電源システム,メイン回路の定電圧7.2kV,12kV,定電流1600A~2500Aに適しています.このタイプの単相真空コンタクタは,主に単相の地面欠陥が発生した場合の接地スイッチとして使用されますハイバングシングルフェーズ 2500A真空コンタクターは,単相制御を必要とする弧抑制キャビネットと電気の機会に使用することができます.単相真空コンタクターが使用される環境の高さは海面から1000mを超えない (G型は2500mを超えない).
また,別のタイプの12kV (7.2kV) 単相真空コンタクターが 160A,250A,400A,630Aの電流を指定しています.詳細についてはカテゴリーを参照してください.
特許設計のプラトー型 12kV (7.2kV) 単相真空コンタクターが海面から5000mの高度で安全で安定して動作します詳細については,カテゴリーを参照してください..
技術データ:
| アミー | ユニット | 価値 | |||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 7.2 | 12 | |||
| 定数稼働電流 (Ie) | A について | 1600~2500 | |||||
| 定数周波数 (fr) | Hz | 50~60 | |||||
| 指定接続容量 | A について | 4Ie (AC-2) | |||||
| 定数断裂能力 | A について | 4Ie (AC-2) | |||||
| 定数短回路持続時間 | s | 4 | |||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 32 | 42 | |||
| バキュームブレイク | kV | 32 | 42 | ||||
| 閃電パルス 抵抗電圧 | kV | 60 | 75 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| 定位電源 (P) 電源保持 | VA | ≤1000/100 (吸収/保持) | |||||
| 補助回路 | 形式 | (3a+2b) | |||||
| 格付け値 | AC 380V/5A | ||||||
| DC 380V/1A | |||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | |||||
| 指定動作頻度 | 長期 | 時間/h | 300 | ||||
| 短期 | 時間/h | 600 | |||||
| 機械耐久性 | 10000回 | 30 | |||||
| 電気耐久性 | 10000回 | 10 (AC-4) | |||||
| メカニカル特性 | 閉店時間 | ms | ≤100 | ||||
| 原始開館時間 | ms | ≤60 | |||||
| 締めくくりのトリッピング | ms | ≤5 | |||||
| 注: 定数制御電圧は,顧客の要求に応じて作ることができます. | |||||||
