製品の説明

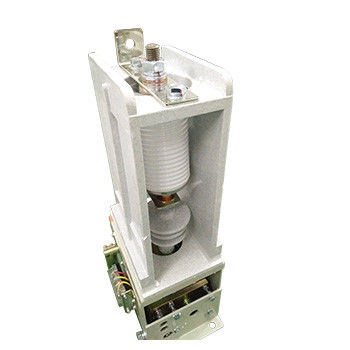

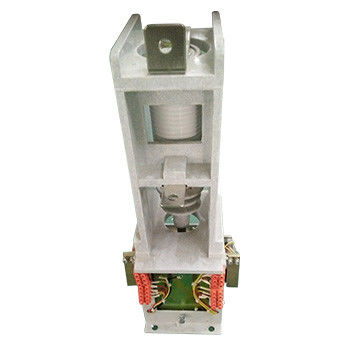

単相12kV真空接触器 - 単相高電圧真空接触器,名電圧7.2kV,12kV,名電流160A,250A,400A,630A
一般説明:
ハイバンシングルフェーズ12kV真空コンタクタは,AC50~60Hz電源システム,メイン回路定位電圧7.2kV,12kV,定位電流160A,250A,400A,630Aに適しています.単相真空コンタクタは,主に単相の地面欠陥が発生した場合の接地スイッチとして使用されますハイバングシングルフェーズ12kV真空コンタクターは,単相制御を必要とする弧抑制キャビネットと電気用ケースで使用されます.単相12kV真空接触器が使用されている環境の高度は海面から1000mを超えない (G型は2500mを超えない).
また,12kV (7.2kV) 単相真空接触器の別のタイプがあり,電流は2500Aです.詳細についてはカテゴリーを参照してください.
特許設計のプラトー型 12kV (7.2kV) 単相真空コンタクターが海面から5000mの高度で安全で安定して動作します詳細については,カテゴリーを参照してください..
種類:
JCZ1-D(G) /D-7.2/12-160-16
JCZ1-D(G) /D-7.2/12-250-25
JCZ1-D(G) /D-7.2/12-400-4.0
JCZ1-D(G) /D-7.2/12-630-6.3
技術データ:
| アミー | ユニット | 価値 | |||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 7.2 | 12 | |||
| 定数稼働電流 (Ie) | A について | 160250,400,630 | |||||
| 定数周波数 (fr) | Hz | 50~60 | |||||
| 指定接続容量 | A について | 10Ie (AC-2) | |||||
| 定数断裂能力 | A について | 8Ie (AC-2) | |||||
| 定数短時間 耐電流 | A について | 10 について | |||||
| 定数ピーク 抵抗電流 | A について | 25l | |||||
| 究極の破力 | A について | 6倍から3倍 | |||||
| 定数短回路持続時間 | s | 4 | |||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 32 | 42 | |||
| バキュームブレイク | kV | 32 | 42 | ||||
| 閃電パルス 抵抗電圧 | kV | 60 | 75 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | ||||
| DC 110/220 | |||||||
| 定位電源 (P) 電源保持 | VA | ≤1000/100 (吸収/保持) | |||||
| 補助回路 | 形式 | (3a+2b) | |||||
| 格付け値 | AC 380V/5A | ||||||
| DC 380V/1A | |||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | |||||
| 指定動作頻度 | 長期 | 時間/h | 300 | ||||
| 短期 | 時間/h | 600 | |||||
| 機械耐久性 | 10000回 | 100 | |||||
| 電気耐久性 | 10000回 | 25 ((AC-3),10 (AC-4) | |||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | ||||
| 原始開館時間 | ms | ≤100 | |||||
| 締めくくりのトリッピング | ms | ≤10 | |||||
| 注: 定数制御電圧は,顧客の要求に応じて作ることができます. | |||||||
