詳細情報 |
|||
| 頻度: | 50/60Hz | タイプ: | 単相 |
|---|---|---|---|
| ハイライト: | 3.6kV 1相真空接触器,プラトー1相真空接触器 |
||
製品の説明

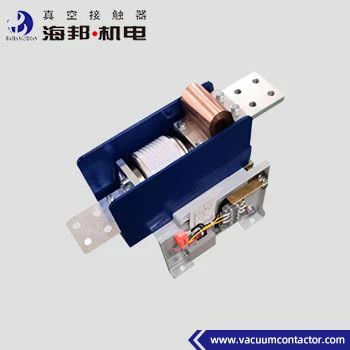

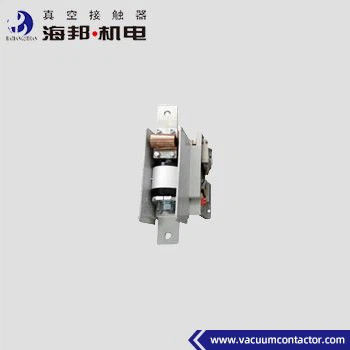

ハイバンシングルフェーズAC真空コンタクタ タイプ CKJ1-3.6D/D3200は,AC50~60Hz電源システム,メイン回路の定電圧1140V-3.6kV,定電流3200Aに適しています.このタイプの単相真空コンタクタは,主に単相の地面欠陥が発生した場合の接地スイッチとして使用されます単相真空コンタクタは,単相制御を必要とする電気の場合に使用されます.6kV単相真空コンタクターが使用されている 海面から1000mを超えない.
技術データ:
|
名前 |
ユニット |
価値 | ||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
1.14〜3.6kV |
|
| 定数稼働電流 (Ie) |
A について |
3200 | ||
| 定数周波数 (fr) |
Hz |
50~60 | ||
| 指定接続容量 |
A について |
4Ie (AC-4) | ||
| 定数断裂能力 |
A について |
4Ie (AC-2) | ||
| 究極の破力 |
kA |
5 | ||
| 定数短時間 耐電流 |
A/s |
4Ie/10 | ||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
4.2 |
|
|
バキュームブレイク |
kV |
10 | ||
| 閃電パルス 抵抗電圧 |
kV |
8 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | ||
|
補助回路 |
形式 |
(3a+2b) |
||
| 格付け値 | AC 380V/5A | |||
| DC 380V/1A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | ||
|
指定動作頻度 |
長期 |
時間/h |
300 |
|
|
短期 |
時間/h |
600 | ||
|
機械耐久性 |
10000回 |
100 | ||
|
電気耐久性 |
10000回 |
25 (AC-2) | ||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
|
| 原始開館時間 |
ms |
≤150 | ||
| 締めくくりのトリッピング |
ms |
≤5 | ||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
||||
