詳細情報 |
|||
| 定数周波数: | 50/60Hz | ||
|---|---|---|---|
| ハイライト: | 1相高電圧真空接触器,60Hz高圧真空コンタクタ |
||
製品の説明

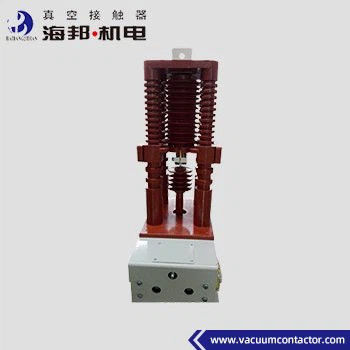

ハイバン高電圧単相真空コンタクタは,AC50~60Hz電源システム,メイン回路定電圧40.5kV,定電量160A,250A,400A,630Aに適しています.このタイプの高電圧単相真空コンタクタは,主に単相地故障が発生した場合の接地スイッチとして使用されます単相高電圧真空コンタクタは,単相制御を必要とする弧抑制キャビネットと電気の機会に使用されます.単相高圧真空コンタクターが使用されている環境の高さは海面から1000mを超えない..
種類:
JCZ1-40.5J(D) /D-160-16
JCZ1-40.5J(D) /D-250-25
JCZ1-40.5J(D) /D-400-4.0
JCZ1-40.5J(D) /D-630-63
技術データ:
|
名前 |
ユニット |
価値 | ||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
40.5 |
|
| 定数稼働電流 (Ie) |
A について |
160,250,400,630 | ||
| 定数周波数 (fr) |
Hz |
50~60 | ||
| 指定接続容量 |
A について |
10Ie (AC-4) | ||
| 定数断裂能力 |
A について |
8Ie (AC-4) | ||
| 定数短時間 耐電流 |
A について |
10 について | ||
| 定数ピーク 抵抗電流 |
A について |
25l | ||
| 定数短回路持続時間 |
s |
4 | ||
| 究極の破力 |
kA 時間 |
6.3/3 | ||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
95 |
|
|
バキュームブレイク |
kV |
95 | ||
| 閃電パルス 抵抗電圧 |
kV |
185 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
|
| DC 110/220 | ||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | ||
|
補助回路 |
形式 |
(3a+2b) |
||
| 格付け値 | AC 380V/5A | |||
| DC 380V/1A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | ||
|
指定動作頻度 |
長期 |
時間/h |
120 |
|
|
短期 |
時間/h |
360 | ||
|
機械耐久性 |
10000回 |
3 | ||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) | ||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
|
| 原始開館時間 |
ms |
≤100 (電力を保持する) | ||
| 締めくくりのトリッピング |
ms |
≤10 | ||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
