製品の説明

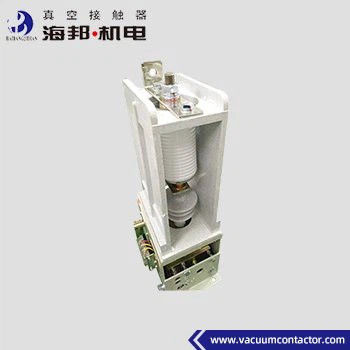

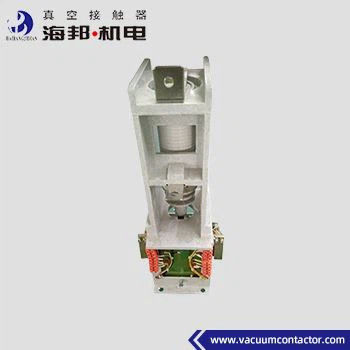

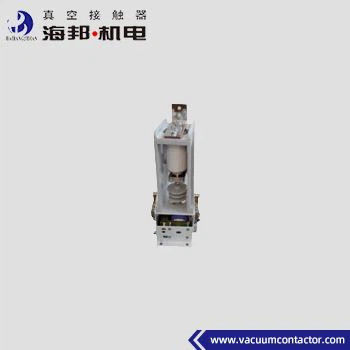

ハイバンシングルフェーズ真空コンタクタ タイプJCZ1-12D/D1600~2500は,AC 50~60Hz電源システム,メイン回路定位電圧7.2kV,12kV,定位電流1600A~2500Aに適しています.このタイプの単相真空コンタクタは,主に単相の地面欠陥が発生した場合の接地スイッチとして使用されます最大電流は2500A. 単相真空コンタクタは,単相制御を必要とする弧圧縮キャビネットや電気用ケースで使用されます.単相真空コンタクターが使用される環境の高さは海面から1000mを超えない (G型は2500mを超えない).
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
| 定数稼働電流 (Ie) |
A について |
1600~2500 | |||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 指定接続容量 |
A について |
4Ie (AC-2) | |||
| 定数断裂能力 |
A について |
4Ie (AC-2) | |||
| 定数短回路持続時間 |
s |
4 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
| バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
|
補助回路 |
形式 |
(3a+2b) |
|||
| 格付け値 | AC 380V/5A | ||||
| DC 380V/1A | |||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||
|
短期 |
時間/h |
600 | |||
|
機械耐久性 |
10000回 |
30 | |||
|
電気耐久性 |
10000回 |
10 (AC-4) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤100 |
||
| 原始開館時間 |
ms |
≤60 | |||
| 締めくくりのトリッピング |
ms |
≤5 | |||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||
