詳細情報 |
|||
| 段階: | シングル | バキューム: | そうだ |
|---|---|---|---|
| 連絡先タイプ: | 接触器 | 定数周波数: | 50/60Hz |
| ハイライト: | 単相真空接触器 220V,単相真空接触器 プラトタイプ |
||
製品の説明

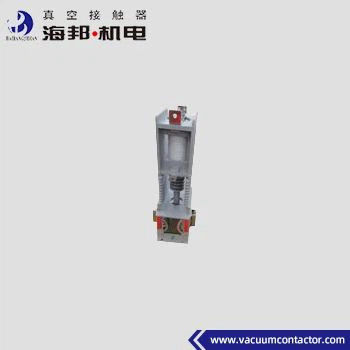

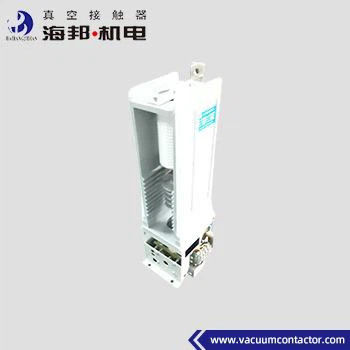

ハイバンプラトタイプシングルフェーズ真空コンタクタはプラト環境専用です.AC50~60Hz,メイン回路定電圧7.2kV,12kV,定位電流 160A~1250Aプラトータイプ シングルフェーズ真空コンタクターは,主に単相グラウンド欠陥が発生した場合に接地スイッチとして使用されます.JCZ1プレートタイプ単相真空コンタクタは,単相制御を必要とする弧抑制キャビネットと電気の機会に使用されますプラトウ真空接触器が使用される環境の高さは海面から5000mを超えない.
種類:
JCZ1- TG/D160~1250A-7.2kV
JCZ1- TG/D160~1250A-12kV
適用条件:
1周囲気温: -25°C+40°C,24時間の平均は+35°Cを超えてはならない.
2標高:海面から5000m以下. 我々は,JCZ1プレート型真空コンタクターが海面から5000mの標高で安全で安定して動作できることを示す特許を申請しました.
3比較的湿度: 日平均は95%未満,月平均は90%未満,環境気温が40°Cに達すると50%を超えてはならない.
4操作環境:環境空気が腐食性,燃やす性,爆発性のあるガスや水蒸気で汚染されてはならない.汚染レベル:レベルIII.
5プラトー型高圧真空接触機の設置:
操作時,設置されたプラトー型単相真空接触機の表面と水平平面の傾斜角は5°を超えない.
注:上記条件がユーザーの要求を満たせない場合,ユーザーは製品の特別な処理について製造者と交渉することができます.
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
| 定数稼働電流 (Ie) |
A について |
160~1250 | |||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 指定接続容量 |
A について |
10Ie (AC-2) | |||
| 定数断裂能力 |
A について |
8Ie (AC-2) | |||
| 定数短時間 耐電流 |
A について |
10 について | |||
| 定数ピーク 抵抗電流 |
A について |
25l | |||
| 定数短回路持続時間 |
s |
4 | |||
| 究極の破力 |
A/時間 |
2500/4,4000/4,6300/4,8000/4 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
|
バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
|
補助回路 |
形式 |
4a+3b |
|||
| 格付け値 | AC 380V/5A | ||||
| DC 380V/1A | |||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||
|
短期 |
時間/h |
600 | |||
|
機械耐久性 |
10000回 |
100 | |||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤160 |
||
| 原始開館時間 |
ms |
≤100 (電力を保持する) | |||
| 締めくくりのトリッピング |
ms |
≤5 | |||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||
