製品の説明

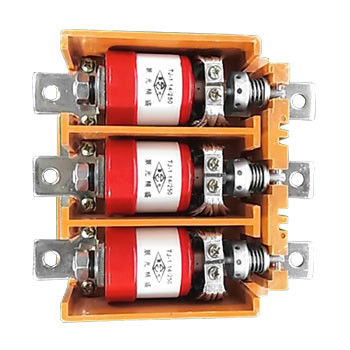

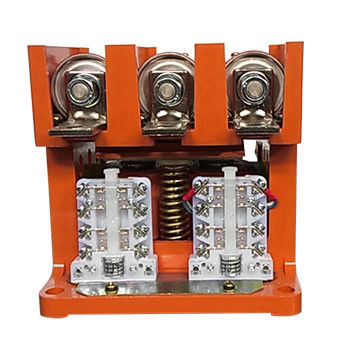

1.14kV 250A真空接触器 - 低電圧真空接触器,名電圧1140V,名電流250A
一般説明:
ハイバン1.14kV真空接触器 タイプ CKJ5-250A/1140Vは,AC50-60Hzの電源システムに適用され,定位電圧1140V,定位電流250Aです.このタイプの低電圧真空コンタクタは,直接または遠隔で接続し,回路を切り離し,頻繁にACモーターを制御するために使用されます複数の保護装置 (JDB電子統合保護装置,JR9超電流保護装置,耐性溶融吸収装置) を用いて電磁スターターまたは爆発性磁式スターターを形成するハイバング 1.14kV 250A 真空コンタクターは,金属工学,地下石炭鉱山,ドックなどで広く使用されています.低電圧真空コンタクターが使用されている環境の高さは海面から2000mを超えない..
他のタイプの1.14kV真空コンタクターのカテゴリーを参照してください.
技術データ:
| 名前 | ユニット | 価値 | ||||
| 主回路 | 定数稼働電圧 (Ue) | V | 1140 | |||
| 定数稼働電流 (Ie) | A について | 250 | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||
| 指定接続容量 | A について | 12Ie (AC-4) | ||||
| 定数断裂能力 | A について | 10Ie (AC-4) | ||||
| 定位過負荷 抵抗電流 | A/s | 8Ie/10 | ||||
| 究極の破力 | kA | 3.2 | ||||
| 閃電パルス 抵抗電圧 | kV | 8 | ||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 4 | |||
| バキュームブレイク | kV | 10 | ||||
| 制御回路 | 定数電圧 (Us) | V | 36/110/220/36 | |||
| 定位電源 (P) 電源保持 | VA | ≤400/40 (吸収/保持) | ||||
| 補助回路 | 形式 | (3a+3b) | ||||
| 格付け値 | AC 380V/5A | |||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||
| 指定動作頻度 | 長期 | 時間/h | 300 (AC-3) 120 (AC-4) | |||
| 短期 | 時間/h | 2000年 (20年以内に) | ||||
| 機械耐久性 | 10000回 | 300 | ||||
| 電気耐久性 | 10000回 | 20 (AC-3) 6 (AC-4) | ||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||
| 3相アシンクロン時間 | ms | ≤3 | ||||
| 原始開館時間 | ms | ≤150 (電力を保持する) | ||||
| 締めくくりのトリッピング | ms | ≤10 | ||||
| 注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. | ||||||
