製品の説明

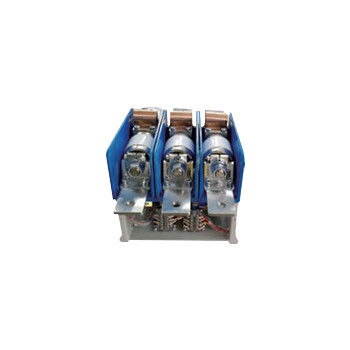

1.14kV 1250A真空接触器 - 低電圧真空接触器,名電圧1140V,名電流800-1250A
一般説明:
ハイバン1.14kV 1250A真空接触器 型 CKJ3-1.14J(D) /D-800~1250は,AC50-60Hzの電源システムに適用され,定電圧1140V,定電流800-1250Aです.この型は1.14kV真空コンタクタは,直接または遠隔で接続し,巻き込みモーターのローター回路を切断するために使用されます. ハイバン1.14kV 1250A真空コンタクターは,相先駆動器,ソフトスタートキャビネット,および高周波の電気オーブンに広く使用されています. ハイバン1.14kV 1250A真空コンタクターは,AC-1またはAC-2使用カテゴリーの下の高電流制御を必要とする電気制御の機会に適しています.1140kVの真空コンタクターが使用されている環境の高さは海面から1000mを超えない.
他のタイプの1.14kV真空コンタクターのカテゴリーを参照してください.
技術データ:
| 名前 | ユニット | 価値 | ||||
| 主回路 | 定数稼働電圧 (Ue) | V | 1140 | |||
| 定数稼働電流 (Ie) | A について | 8001000, 1250 | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||
| 指定接続容量 | A について | 4Ie (AC-2) | ||||
| 定数断裂能力 | A について | 4Ie (AC-2) | ||||
| 定位過負荷 抵抗電流 | A/s | 4Ie/10 | ||||
| 究極の破力 | kA 時間 | 5kA/25回 | ||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 4.2 | |||
| バキュームブレイク | kV | 10 | ||||
| 閃電パルス 抵抗電圧 | kV | 8 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 定位電源 (P) 電源保持 | VA | ≤1000/100 (吸収/保持) | ||||
| 定位電源 (P) メカニカル保持 | VA | ≤900/600 (閉じる/開ける) | ||||
| 補助回路 | 形式 | (3a+2b) | ||||
| 格付け値 | AC 380V/5A | |||||
| DC 380V/1A | ||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||
| 指定動作頻度 | 長期 | 時間/h | 300 | |||
| 短期 | 時間/h | 600 | ||||
| 機械耐久性 | 10000回 | 100 | ||||
| 電気耐久性 | 10000回 | 25 (AC-2) | ||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||
| 3相アシンクロン時間 | ms | ≤3 | ||||
| 原始開館時間 | ms | ≤100 (電動式) ≤60 (機械式) | ||||
| 締めくくりのトリッピング | ms | ≤5 | ||||
|
注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. 2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります. 32000Vで使えます |
||||||
