製品の説明

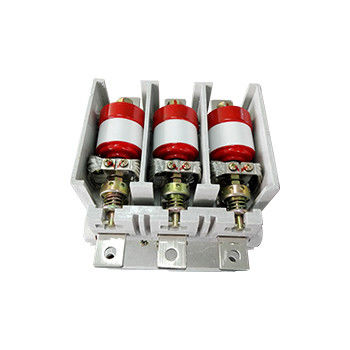

1.14kV 160A真空接触器 - 低電圧真空接触器,名電圧1.14kV,名電流80A,125A,160A
一般説明:
ハイバン 1.14kV 160A真空コンタクタは,AC 50-60Hz電源システム,レート電圧1140V,レート電流80A,125A,160Aに適用されます.このタイプの1140V真空コンタクタは,直接または遠隔で接続し,回路を切り離すために使用され,頻繁にACモーターを制御複数の保護装置 (JDB電子統合保護装置,JR9超電流保護装置,耐性溶融吸収装置) を用いて電磁スターターまたは爆発性磁式スターターを形成するハイバン 1.14kV 160A 真空コンタクタは,金属工学,地下石炭鉱山,ドックなどで広く使用されています.低電圧真空コンタクターが使用されている環境の高さは海面から1000mを超えない..
他のタイプの1.14kV真空コンタクターのカテゴリーを参照してください.
種類:
CKJ5-80A
CKJ5-125A
CKJ5-160A
技術データ:
| 名前 | ユニット | 価値 | ||||||
| 主回路 | 定数稼働電圧 (Ue) | V | 1140 | |||||
| 定数稼働電流 (Ie) | A について | 80 | 125 | 160 | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||||
| 指定接続容量 | A について | 12Ie (AC-4) | ||||||
| 定数断裂能力 | A について | 10Ie (AC-4) | ||||||
| 定位過負荷 抵抗電流 | A/s | 8Ie/10 | ||||||
| 究極の破力 | A について | 1600 | 1600 | 3200 | ||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 4 | |||||
| バキュームブレイク | kV | 10 | ||||||
| 制御回路 | 定数電圧 (Us) | V | 36/110/220/36 | |||||
| 定位電源 (P) 電源保持 | VA | ≤400/40 (吸収/保持) | ||||||
| 補助回路 | 形式 | (2a+1b) | ||||||
| 格付け値 | AC 380V/5A | |||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||||
| 指定動作頻度 | 長期 | 時間/h | 300 (AC-3) 120 (AC-4) | |||||
| 短期 | 時間/h | 2000年 (20年以内に) | ||||||
| 機械耐久性 | 10000回 | 300 | ||||||
| 電気耐久性 | 10000回 | 20 (AC-3) 6 (AC-4) | ||||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||||
| 3相アシンクロン時間 | ms | ≤3 | ||||||
| 原始開館時間 | ms | ≤150 (電力を保持する) | ||||||
| 締めくくりのトリッピング | ms | ≤10 | ||||||
| 注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. | ||||||||
