製品の説明

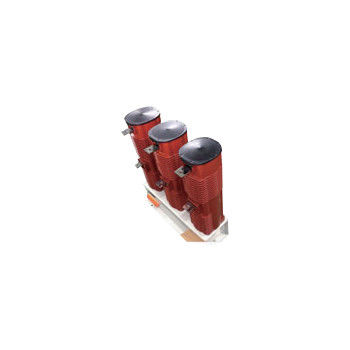

24kV 630A真空接触器 - 高電圧真空接触器,名電圧24kV,名電流160A,250A,400,630A
一般説明:
ハイバン 24kV 630A真空コンタクターは,AC 50~60Hz電源システムに適しており,電圧は24kV,電流は160A,250A,400A,630Aです.24kV高電圧真空コンタクタは,直接またはリモート接続とメイン回路の切断に使用されますこのシリーズ 24kV 高電圧真空コンタクタは,国際主流のエポキシスの統合鋳造半円筒断熱フレーム構造を採用,国際規則の保温要件を完全に満たす24kV 630A真空接触器が使用されている環境の高さは海面から1000mを超えない.
種類:
JCZ3-24J/D-160-16
JCZ3-24J/D-250-25
JCZ3-24J/D-400-4 試聴する0
JCZ3-24J/D-630-63
技術データ:
| 名前 | ユニット | 価値 | ||||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 24kV | |||||
| 定数稼働電流 (Ie) | A について | 160A | 250A | 400A | 630A | |||
| 定数接続容量 (Im) | kA | 1.6 | 2.5 | 4 | 6.3 | |||
| 定数断裂能力 (Ic) | kA | 1.28 | 2 | 3.2 | 5.04 | |||
| オーバーロード電流と時間 | kA/s | 2.4/1 | 3.75/1 | 信頼 の 源 と なる | 9.45/1 | |||
| 定数短時間耐電電流 (Ik) | kV | 1.6 | 2.5 | 4 | 6.3 | |||
| 定数ピーク抵抗電流 (Ip) | kV | 4 | 6.25 | 10 | 16 | |||
| 定数短回路持続時間 | s | 4 | ||||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 65 | |||||
| バキュームブレイク | kV | 65 | ||||||
| 閃電パルス 抵抗電圧 | kV | 125 | ||||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | |||||
| DC 110/220 | ||||||||
| 定位電源 (P) 電源保持 | VA | ≤2000/30 (吸収/保持) | ||||||
| 定位電源 (P) メカニカル保持 | VA | ≤2000/700 (閉じる/開ける) | ||||||
| 補助回路 | 形式 | 3a+2b | ||||||
| 格付け値 | AC 380V/5A | |||||||
| DC 380V/1A | ||||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||||
| 指定動作頻度 | 長期 | 時間/h | 300 | |||||
| 短期 | 時間/h | 60 | ||||||
| 機械耐久性 | 10000回 | 100 | ||||||
| 電気耐久性 | 10000回 | 25 (AC-3), 10 (AC-4) | ||||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||||
| 3相アシンクロン時間 | ms | ≤3 | ||||||
| 原始開館時間 | ms | ≤50 (電力を保持する) | ||||||
| 締めくくりのトリッピング | ms | ≤6 | ||||||
|
注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. 2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります. |
||||||||
