製品の説明

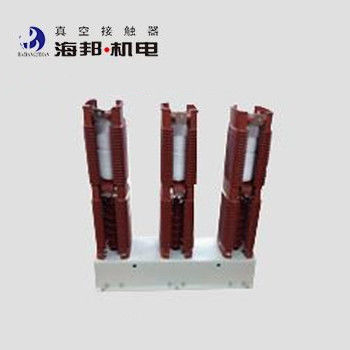

ハイバン 40.5kV 真空コンタクタ 630Aは,AC 50~60Hz電源システム,メイン回路定位電圧 40.5kV,定位電流 160A,250A,400A,630Aに適しています. このシリーズは40.5kV高電圧真空コンタクタは,国際主流のエポキシスの統合鋳造半円筒断熱フレーム構造を採用国際規制の隔熱要件を完全に満たす. 40.5kVの真空接触器は,主回路の直接または遠隔接続と切断に使用されます.40 の環境の高度.5kV高電圧の真空コンタクタが海面から1000mを超えないように使用されます.
種類:
JCZ3-40.5D/D-160-1 試聴する6
JCZ3-40.5D/D-250-2 について5
JCZ3-40.5D/D-400-4 試聴する0
JCZ3-40.5D/D-630-6 試聴する3
技術データ:
|
名前 |
ユニット |
価値 |
|||||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
40.5kV |
||||
|
定数稼働電流 (Ie) |
A について |
160A |
250A |
400A |
630A |
||
|
定数接続容量 (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
|
定数断裂能力 (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
|
オーバーロード電流と時間 |
kA/s |
2.4/1 |
3.75/1 |
信頼 の 源 と なる |
9.45/1 |
||
|
定数短時間耐電電流 (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
|
定数ピーク抵抗電流 (Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
|
定数短回路持続時間 |
s |
4 |
|||||
|
電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
95 |
||||
|
バキュームブレイク |
kV |
95 |
|||||
|
閃電パルス 抵抗電圧 |
kV |
185 |
|||||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
定位電源 (P) 電源保持量 |
VA |
≤1500/30 (吸収/保持) |
|||||
|
定位電源 (P) メカニカル保持 |
VA |
≤1500/600 (閉じる/開ける) |
|||||
|
補助回路 |
形式 |
6a+4b |
|||||
|
格付け値 |
AC 380V/5A |
||||||
|
DC 380V/1A |
|||||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 |
|||||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||||
|
短期 |
時間/h |
60 |
|||||
|
機械耐久性 |
10000回 |
100 |
|||||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) |
|||||
|
メカニカル特性 |
閉店時間 |
ms |
≤160 |
||||
|
3相アシンクロン時間 |
ms |
≤3 |
|||||
|
原始開館時間 |
ms |
≤120 (電力を保持する) |
|||||
|
締めくくりのトリッピング |
ms |
≤7 |
|||||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
