詳細情報 |
|||
| 定数周波数: | 50Hz/60Hz | ||
|---|---|---|---|
| ハイライト: | 1000A水平真空接触器,50Hz水平真空接触器 |
||
製品の説明

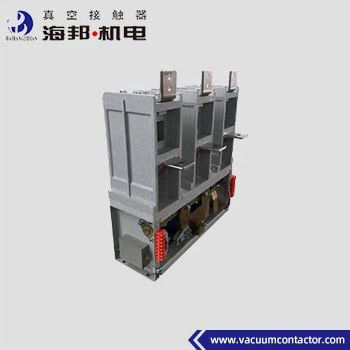

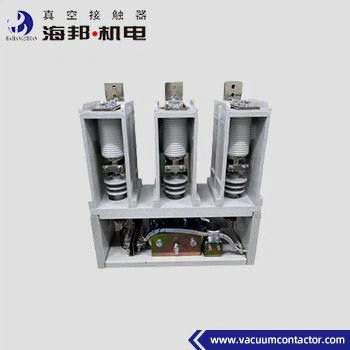

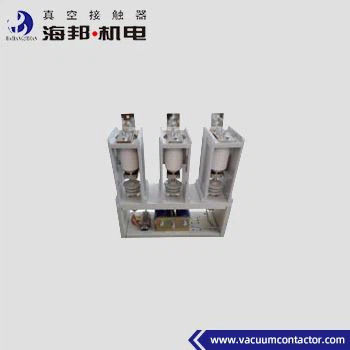

Hai Bang CKG8型12kV真空接触器は,AC50-60Hzの電源システム,レート電圧7.2kVと12kV,レート稼働電流800,1000A,1250A,1600A,2000Aに適用されます.このタイプの高電圧真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離すために使用されます電気装置,例えば非誘導式交流モーターやトランスフォーマーを制御する.12kV高圧真空コンタクターが使用されている環境の高さは海面から1000mを超えない..
また別のタイプの12kV真空コンタクターが 160A,250A,400A,630Aの電流を指定しています.詳細についてはカテゴリーを参照してください.
種類:
CKG8-7.2J/D-800-3 について2
CKG8-7.2J/D-1000-10
CKG8-7.2J/D-1250-12 について5
CKG8-7.2J/D-1600-12 試聴する5
CKG8-7.2J/D-2000-12 について5
CKG8-12J/D-800-3 について2
CKG8-12J/D-1000-10
CKG8-12J/D-1250-12 試聴する5
CKG8-12J/D-1600-12 試聴する5
CKG8-12J/D-2000-125
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2kV |
12kV |
|
|
定数稼働電流 (Ie) |
A について |
8001000A,1250A,1600A,2000A | |||
|
定数周波数 (fr) |
Hz |
50~60 | |||
|
指定接続容量 |
A について |
4Ie (AC-2) | |||
|
定数断裂能力 |
A について |
6Ie (AC-2) | |||
|
定数短時間 耐電流 |
A について |
8 について | |||
|
定数ピーク 抵抗電流 |
A について |
15 について | |||
|
究極の破力 |
A について |
8I, 3 倍 | |||
|
定数短回路持続時間 |
s |
2 | |||
|
電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
| バキュームブレイク |
kV |
32 |
42 | ||
|
閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
|
定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
|
定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
|
補助回路 |
形式 |
(3a+2b) ~(6a+5b) |
|||
| 格付け値 | AC 380V/5A | ||||
| DC 380V/1A | |||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
120 |
||
| 短期 |
時間/h |
360 | |||
|
機械耐久性 |
10000回 |
10 | |||
|
電気耐久性 |
10000回 |
25 (AC-2) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
||
|
3相アシンクロン時間 |
ms |
≤3 | |||
|
原始開館時間 |
ms |
≤60 | |||
|
締めくくりのトリッピング |
ms |
≤10 | |||
コメント:定数制御電圧は,顧客の要求に応じて作ることができます.
