詳細情報 |
|||
| タイプ: | バキュームコンタクタ | 定数周波数: | 50/60Hz |
|---|---|---|---|
| マウントタイプ: | 横軸 | ||
| ハイライト: | 横空真空コンタクター 12kV,横空真空コンタクタ3段階,12kV 3相真空コンタクター |
||
製品の説明

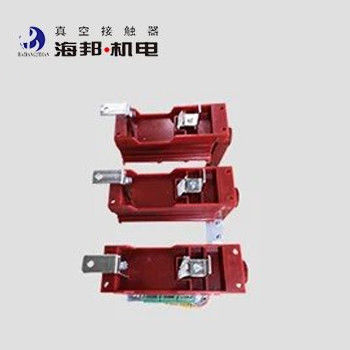

水平の12kVの真空接触器
一般説明:
ハイバン高電圧水平真空コンタクターは,AC50-60Hzの電源システム,電圧7.2kVと12kV,電流160A,250A,400A,630Aで適用されます.このタイプの高電圧真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離すために使用され,しばしば容量負荷を制御横向12kV真空コンタクタは,電力網反応電源補償,化学工業,メタルルギー,水供給と排水処理水平真空接触装置を使用する環境の高さは海面から1000mを超えない.
種類:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
| 定数稼働電流 (Ie) |
A について |
160A,250A,400A,630A | |||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 指定接続容量 |
A について |
10 について | |||
| 定数断裂能力 |
A について |
8 について | |||
| 定数短時間 耐電流 |
A について |
10 について | |||
| 定数ピーク 抵抗電流 |
A について |
25l | |||
| 究極の破力 |
A について |
10 について | |||
| 定数短回路持続時間 |
s |
4 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
|
バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
| 定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
|
補助回路 |
形式 |
(3a+3b) ~(6a+6b) |
|||
| 格付け値 | AC 380V/5A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
120 |
||
|
短期 |
時間/h |
360 | |||
|
機械耐久性 |
10000回 |
30 | |||
|
電気耐久性 |
10000回 |
25 (AC-3),10 (AC-4) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤150 |
||
| 3相アシンクロン時間 |
ms |
≤3 | |||
| 原始開館時間 |
ms |
≤150 (電動式) ≤60 (機械式) | |||
| 締めくくりのトリッピング |
ms |
≤4 | |||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||
