詳細情報 |
|||
| マウントタイプ: | 横軸 | 連絡システム: | バキューム |
|---|---|---|---|
| ポーランド人数: | 3 | 定数周波数: | 50/60Hz |
| ハイライト: | 横向の7.2kVの真空接触器,7.2kV バキュムコンタクター 50Hz |
||
製品の説明
一般説明:

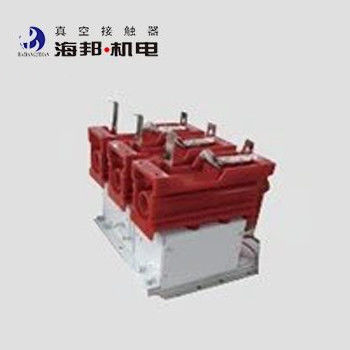

ハイバン高電圧水平真空コンタクターは,AC50-60Hzの電源システム,電圧7.2kVと12kV,電流160A,250A,400A,630Aで適用されます.このタイプの高電圧真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離すために使用され,しばしば容量負荷を制御このタイプの水平真空コンタクターは,電力網反応電源補償,化学工業,メタルルギー,水供給と排水処理バキュムコンタクターユニットの使用環境の高さは海面から1000mを超えない.
適用条件:
周囲気温: -25°C+40°C,24時間の平均は+35°Cを超えてはならない.
b.高度: 1000m以下
c. 相対湿度: 日間平均は95%未満,月間平均は90%未満,環境気温が40°Cに達すると50%を超えてはならない.
d. 運用環境:環境空気が腐食性,炎症性,爆発性のあるガスや水蒸気で汚染されてはならない.汚染レベル:レベルIII.
e. 7.2kVの水平真空コンタクターの設置:
動作時,設置された真空接触装置の表面と水平平面の傾斜角は5°を超えてはならない.
注:上記条件がユーザーの要求を満たせない場合,ユーザーは製品の特別な処理について製造者と交渉することができます.
技術データ:
|
名前 |
ユニット |
価値 |
|||||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|||
|
定数稼働電流 (Ie) |
A について |
160A,250A,400A,630A |
|||||
|
定数周波数 (fr) |
Hz |
50~60 |
|||||
|
指定接続容量 |
A について |
10 について |
|||||
|
定数断裂能力 |
A について |
8 について |
|||||
|
定数短時間 耐電流 |
A について |
10 について |
|||||
|
定数ピーク 抵抗電流 |
A について |
25l |
|||||
|
究極の破力 |
A について |
10 について |
|||||
|
定数短回路持続時間 |
s |
4 |
|||||
|
電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|||
|
バキュームブレイク |
kV |
32 |
42 |
||||
|
閃電パルス 抵抗電圧 |
kV |
60 |
75 |
||||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||||
|
DC 110/220 |
|||||||
|
定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) |
|||||
|
定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) |
|||||
|
補助回路 |
形式 |
(3a+3b) ~(6a+6b) |
|||||
|
格付け値 |
AC 380V/5A |
||||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 |
|||||
|
指定動作頻度 |
長期 |
時間/h |
120 |
||||
|
短期 |
時間/h |
360 |
|||||
|
機械耐久性 |
10000回 |
30 |
|||||
|
電気耐久性 |
10000回 |
25 (AC-3),10 (AC-4) |
|||||
|
メカニカル特性 |
閉店時間 |
ms |
≤150 |
||||
|
3相アシンクロン時間 |
ms |
≤3 |
|||||
|
原始開館時間 |
ms |
≤150 (電動式) ≤60 (機械式) |
|||||
|
締めくくりのトリッピング |
ms |
≤4 |
|||||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||||
