詳細情報 |
|||
| 定位電圧: | 12kV | タイプ: | バキュームコンタクタ |
|---|---|---|---|
| 定数周波数: | 50/60Hz | ||
| ハイライト: | 12kVの水平真空接触器,水平真空接触器 高電圧 |
||
製品の説明
一般説明:

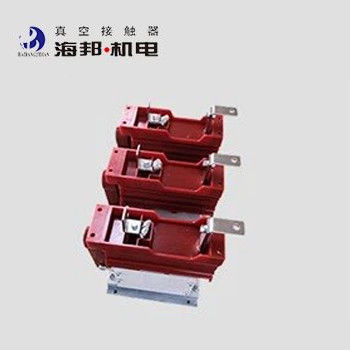

ハイバン 高電圧水平真空コンタクタは,AC 50-60Hz電源システムに適用できます. 7.2kV と 12kV の電圧,電流 160A, 250A, 400A, 630A の電流です.このタイプの高電圧真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離すために使用され,しばしば容量負荷を制御電気モーター,トランスフォーマー,その他の電気機器.
ホorizontal Vacuum Contactorは,電力網反応電源補償,化学工業,メタルシクス,水供給および排水処理,石炭鉱山設備などに使用されています.真空接触装置が使用される環境の高さは海面から1000mを超えない..
種類:
JCZ5-7.2-J(D) /D630-W2
JCZ5-12-J(D) /D630-W2
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
| 定数稼働電流 (Ie) |
A について |
160A,250A,400A,630A | |||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 指定接続容量 |
A について |
10 について | |||
| 定数断裂能力 |
A について |
8 について | |||
| 定数短時間 耐電流 |
A について |
10 について | |||
| 定数ピーク 抵抗電流 |
A について |
25l | |||
| 究極の破力 |
A について |
10 について | |||
| 定数短回路持続時間 |
s |
4 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
|
バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
| 定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
|
補助回路 |
形式 |
(3a+3b) ~(6a+6b) |
|||
| 格付け値 | AC 380V/5A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
120 |
||
|
短期 |
時間/h |
360 | |||
|
機械耐久性 |
10000回 |
30 | |||
|
電気耐久性 |
10000回 |
25 (AC-3),10 (AC-4) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤150 |
||
| 3相アシンクロン時間 |
ms |
≤3 | |||
| 原始開館時間 |
ms |
≤150 (電動式) ≤60 (機械式) | |||
| 締めくくりのトリッピング |
ms |
≤4 | |||
|
注: 定数制御電圧は,顧客の要求に応じて作ることができます. |
|||||
