製品の説明

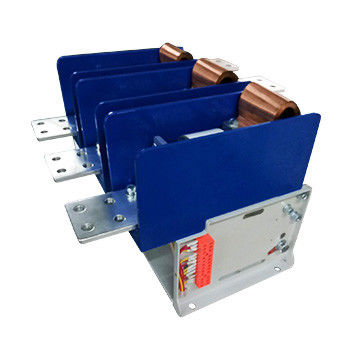

3.6kV 1600A真空接触器 - 中圧真空接触器,名電圧3.6kV,名電流800A,1000A,1250A,1600A,2000A,2500A
一般説明:
ハイバン3.6kV重電流真空コンタクタ JCZ3-3.6D/D-800~2500Aタイプは,AC50~60Hzの電源システム,メイン回路の定位電圧3.6kV,定位電流800A,1000A,1250A,1600A,2000AJCZ3 3.6kV 中圧真空コンタクターは,石油,石炭鉱山の爆発防止機器などに広く使用されています.6kV真空コンタクターは,直接または遠隔で接続し,メイン回路を切り離すために使用され,頻繁にACモーターを制御します3.6kVの中圧真空接触器が使用される環境の高さは海面から1000mを超えない.
他のタイプの3.6kV中圧真空コンタクターが 160A,250A,400A,630A (JCZ3-3.6D/D-160~630A) と 3200A (JCZ3-3.6D/D-3200A) と評価されています詳細については,カテゴリーを参照してください..
種類:
JCZ3-3.6D/D-800~2500A
技術データ:
| 名前 | ユニット | 価値 | ||||
| 主回路 | 定数稼働電圧 (Ue) | kV | 3.6kV | |||
| 定数稼働電流 (Ie) | A について | 800A, 1000A, 1250A, 1600A, 2000A, 2500A | ||||
| 定数周波数 (fr) | Hz | 50~60 | ||||
| 指定接続容量 | kA | 12.5 | ||||
| 定数断裂能力 | kA | 10 | ||||
| 究極の破力 | kA | 12.5 | ||||
| 定数短時間 耐電流 | kA | 10 | ||||
| 定数ピーク 抵抗電流 | kA | 12.5 | ||||
| 定数短回路持続時間 | s | 4 | ||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 | kV | 18 | |||
| バキュームブレイク | kV | 18 | ||||
| 閃電パルス 抵抗電圧 | kV | 40 | ||||
| 制御回路 | 定数電圧 (Us) | V | AC 110/220/380 | |||
| DC 110/220 | ||||||
| 定位電源 (P) 電源保持 (800~3200A) | VA | ≤600/50 (吸収/保持) | ||||
| 定位電源 (P) メカニカルストッダ ((800~2500) | VA | ≤900/600 (閉じる/開ける) | ||||
| 補助回路 | 形式 | (3a+2b) | ||||
| 格付け値 | AC 380V/5A | |||||
| DC 380V/1A | ||||||
| 制御回路,地球への補助回路 電源周波数 抵抗電圧 | kV | 2 | ||||
| 指定動作頻度 | 長期 | 時間/h | 300 | |||
| 短期 | 時間/h | 600 | ||||
| 機械耐久性 | 10000回 | 10 | ||||
| 電気耐久性 | 10000回 | 10 | ||||
| メカニカル特性 | 閉店時間 | ms | ≤200 | |||
| 3相アシンクロン時間 | ms | ≤3 | ||||
| 原始開館時間 | ms | ≤150 | ||||
| 締めくくりのトリッピング | ms | ≤10 | ||||
|
注: 1. 定数制御電圧は,顧客の要求に応じて作ることができます. 2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります. |
||||||
