製品の説明

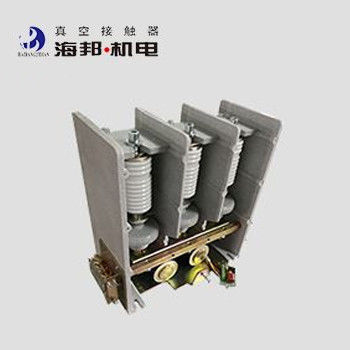

ハイバン3.6kV 630A真空コンタクターは,AC 50~60Hz,メイン回路の電圧3.6kV,電流分別160A,250A,400A,630Aの電源システムに適しています.このタイプは3.6kV 中電圧 真空コンタクタは,石油に広く使用されていますハイバン 3.6kV 630A真空コンタクタは,直接または遠隔で接続し,メイン回路を切り離し,頻繁にACモーターを制御するために使用されます.,トランスフォーマーおよび他の電気制御の場合. 3.6kV 中圧真空接触器が使用される環境の高さは海面から1000メートルを超えない.
他のタイプの3.6kV中圧真空コンタクタもあります 800~2500A (JCZ3-3.6D/D-800~2500A) と 3200A (JCZ3-3.6D/D-3200A) の電流です詳細については,カテゴリーを参照してください..
種類:
JCZ3-3.6D/D-160
JCZ3-3.6D/D-250
JCZ3-3.6D/D-400
JCZ3-3.6D/D-630
技術データ:
|
名前 |
ユニット |
価値 |
||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
3.6kV |
|
|
定数稼働電流 (Ie) |
A について |
160A,250A,400A,630A |
||
|
定数周波数 (fr) |
Hz |
50~60 |
||
|
指定接続容量 |
A について |
10Ie (AC-4) |
||
|
定数断裂能力 |
A について |
8Ie (AC-4) |
||
|
究極の破力 |
kA 時間 |
6.33 について |
||
|
定数短時間 耐電流 |
A について |
10 について |
||
|
定数ピーク 抵抗電流 |
A について |
25l |
||
|
定数短回路持続時間 |
s |
4 |
||
|
電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
18 |
|
|
バキュームブレイク |
kV |
18 |
||
|
閃電パルス 抵抗電圧 |
kV |
40 |
||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
|
|
DC 110/220 |
||||
|
定位電源 (P) 電源保持量 |
VA |
≤600/50 (吸収/保持) |
||
|
補助回路 |
形式 |
(3a+2b) |
||
|
格付け値 |
AC 380V/5A |
|||
|
DC 380V/1A |
||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 |
||
|
指定動作頻度 |
長期 |
時間/h |
300 |
|
|
短期 |
時間/h |
600 |
||
|
機械耐久性 |
10000回 |
100 |
||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) |
||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
|
|
3相アシンクロン時間 |
ms |
≤3 |
||
|
原始開館時間 |
ms |
≤150 |
||
|
締めくくりのトリッピング |
ms |
≤10 |
||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
