製品の説明
一般説明:

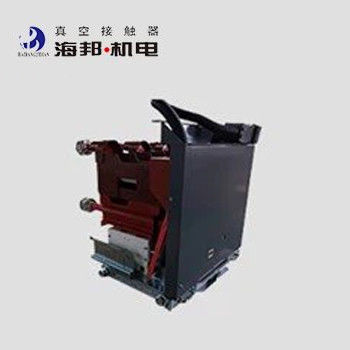

ハイバン7.2kV真空コンタクター・フューズ組み合わせユニット タイプHCR-7.2J ((D) Y/D315-50Tは,AC50-60Hz電源システムと定位電圧7.2kV,定位電流315Aに適用されます.
ハイバン 12kV真空接触器・フューズ組み合わせユニット タイプ HCR-12J ((D) Y/D200-50Tは,AC 50-60Hz電源システムと定位電圧12kV,定位電流200Aに適用されます.
F-C回路を形成するためにスイッチキャビネットに設置され,包括的な保護装置と併用することができます.真空コンタクタユニットは,短回路の故障電流の広い範囲を断ち切ることができる高電圧のシューズと頻繁に操作できる真空コンタクタを組み合わせますバキュムコンタクター・フューズコンビネーションユニットは,モーターを頻繁に起動し,トランスフォーマーとコンデンサを頻繁に切り替えるのに使用できます.電気発電所などの電力システムで広く使用されています電気発電所や工業および鉱山企業で,AC高電圧モーター,トランスフォーマー,電源,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,インダクションオーブン,その他の負荷7.2kVの真空コンタクター・フューズコンビネーション・ユニットの底部にある車輪は,制御キャビネットから簡単に移動できます.製品が使用される環境の高度は海面から1000mを超えない..
技術データ:
|
名前 |
ユニット |
価値 | |||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
7.2 |
12 |
|
| 定位電流 (Ie) (シューズによって異なります) |
A について |
≤315 |
≤200 | ||
| 定数周波数 (fr) |
Hz |
50~60 | |||
| 予期される短回路断断電の定数電流 (実質値) |
kA |
≤50 | |||
| 予想される短回路発生電流 (ピーク値) |
kA |
125 | |||
| 電源周波数 抵抗電圧 |
地面へのワイヤリング端末 |
kV |
32 |
42 |
|
|
バキュームブレイク |
kV |
32 |
42 | ||
| 閃電パルス 抵抗電圧 |
kV |
60 |
75 | ||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||
| DC 110/220 | |||||
| 定位電源 (P) 電源保持量 |
VA |
≤1000/100 (吸収/保持) | |||
| 定位電源 (P) メカニカル保持 |
VA |
≤900/600 (閉じる/開ける) | |||
|
補助回路 |
形式 |
(6a+6b) |
|||
| 格付け値 | AC 380V/5A | ||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 | |||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||
|
短期 |
時間/h |
600 | |||
|
機械耐久性 |
10000回 |
30 | |||
|
電気耐久性 |
10000回 |
10 (AC-3) | |||
|
メカニカル特性 |
閉店時間 |
ms |
≤150 |
||
| 3相アシンクロン時間 |
ms |
≤3 | |||
| 原始開館時間 |
ms |
≤150 (電動式) ≤60 (機械式) | |||
| 締めくくりのトリッピング |
ms |
≤4 | |||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
