製品の説明

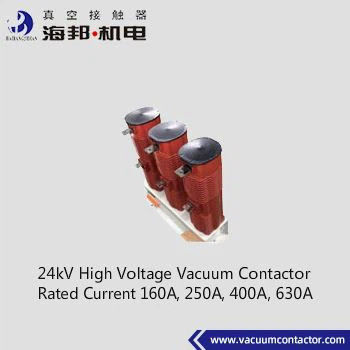

24kVの真空接触器 630A
ハイバン24kV真空コンタクター630Aは,AC50~60Hz電源システムに適しており,電圧24kV,電流160A,250A,400A,630Aです.24kV真空コンタクタは,直接またはリモート接続とメイン回路の切断に使用されますこのシリーズ 24kV 高電圧真空コンタクタは,国際主流のエポキシスの統合鋳造半円筒断熱フレーム構造を採用,国際規則の保温要件を完全に満たす24kVの真空コンタクターが使用されている環境の高度は海面から1000mを超えない.
種類:
JCZ3-24J/D-160-16
JCZ3-24J/D-250-25
JCZ3-24J/D-400-4 試聴する0
JCZ3-24J/D-630-63
技術データ:
|
名前 |
ユニット |
価値 |
|||||
|
主回路 |
定数稼働電圧 (Ue) |
kV |
24kV |
||||
| 定数稼働電流 (Ie) |
A について |
160A |
250A |
400A |
630A |
||
| 定数接続容量 (Im) |
kA |
1.6 |
2.5 |
4 |
6.3 |
||
| 定数断裂能力 (Ic) |
kA |
1.28 |
2 |
3.2 |
5.04 |
||
| オーバーロード電流と時間 |
kA/s |
2.4/1 |
3.75/1 |
信頼 の 源 と なる |
9.45/1 |
||
| 定数短時間耐電電流 (Ik) |
kV |
1.6 |
2.5 |
4 |
6.3 |
||
| 定数ピーク抵抗電流 (Ip) |
kV |
4 |
6.25 |
10 |
16 |
||
| 定数短回路持続時間 |
s |
4 |
|||||
| 電源周波数 抵抗電圧 | 地面へのワイヤリング端末 |
kV |
65 |
||||
| バキュームブレイク |
kV |
65 |
|||||
| 閃電パルス 抵抗電圧 |
kV |
125 |
|||||
|
制御回路 |
定数電圧 (Us) |
V |
AC 110/220/380 |
||||
| DC 110/220 | |||||||
| 定位電源 (P) 電源保持量 |
VA |
≤2000/30 (吸収/保持) |
|||||
| 定位電源 (P) メカニカル保持 |
VA |
≤2000/700 (閉じる/開ける) |
|||||
|
補助回路 |
形式 | 3a+2b | |||||
| 格付け値 |
AC 380V/5A |
||||||
| DC 380V/1A | |||||||
|
制御回路,地球への補助回路 電源周波数 抵抗電圧 |
kV |
2 |
|||||
|
指定動作頻度 |
長期 |
時間/h |
300 |
||||
| 短期 |
時間/h |
60 |
|||||
|
機械耐久性 |
10000回 |
100 |
|||||
|
電気耐久性 |
10000回 |
25 (AC-3), 10 (AC-4) |
|||||
|
メカニカル特性 |
閉店時間 |
ms |
≤200 |
||||
| 3相アシンクロン時間 |
ms |
≤3 |
|||||
| 原始開館時間 |
ms |
≤50 (電力を保持する) |
|||||
| 締めくくりのトリッピング |
ms |
≤6 |
|||||
コメント:
1定数制御電圧は,顧客の要求に応じて作ることができます.
2メカニカルホールディングタイプでは,ロック装置は10万回ごとに交換する必要があります.
